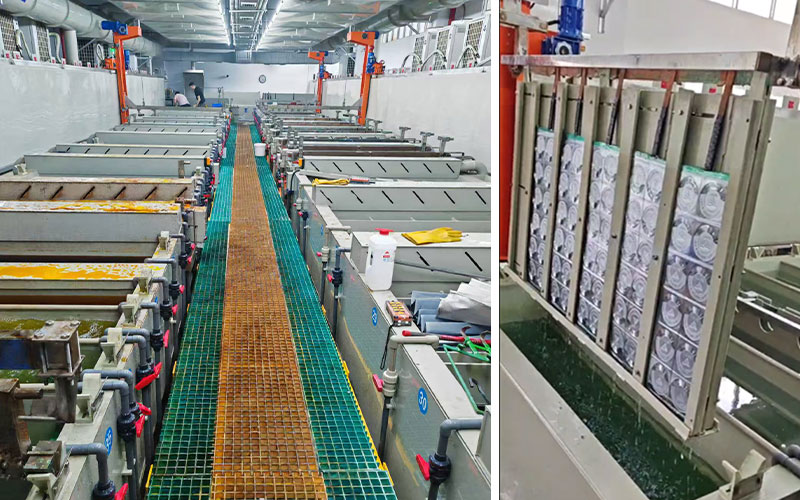

電鑄標(biāo)牌毛刺的產(chǎn)生通常與工藝參數(shù)控制、材料特性及操作環(huán)境等因素有關(guān)，主要原因包括：

1. 電鑄液成分異常
金屬離子濃度過高：導(dǎo)致沉積過快，結(jié)晶粗糙，邊緣易形成毛刺。
添加劑比例失衡：如光亮劑、整平劑不足，無法抑制樹枝狀結(jié)晶生長。
雜質(zhì)污染：電鑄液中懸浮顆?；蛴袡C(jī)雜質(zhì)附著在標(biāo)牌表面，干擾金屬沉積。

2. 電流密度不當(dāng)
電流過大：導(dǎo)致金屬沉積速度過快，邊緣/凸起部位優(yōu)先堆積，形成毛刺。
電流分布不均：電場邊緣效應(yīng)使標(biāo)牌邊緣電流集中，沉積過厚。

3. 模板（芯模）問題
表面粗糙或有缺陷：芯模的劃痕或顆粒會(huì)導(dǎo)致金屬沉積不均，復(fù)制出毛刺。
脫模不良：分離時(shí)機(jī)械應(yīng)力可能導(dǎo)致金屬層撕裂，產(chǎn)生毛邊。

4. 工藝控制不當(dāng)
溫度波動(dòng)：電鑄液溫度過高會(huì)加速沉積，溫度過低則影響結(jié)晶質(zhì)量。
pH值異常：偏離最佳范圍（如鎳電鑄液pH通常需3.5~4.5）可能引發(fā)粗糙沉積。
攪拌不足：導(dǎo)致離子分布不均，局部濃度過高形成毛刺。

5. 后處理因素
機(jī)械去毛刺不徹底：電鑄后未充分打磨或拋光，殘留微小凸起。
腐蝕過度：酸洗或蝕刻時(shí)間過長，腐蝕金屬晶界形成新毛刺。

6. 環(huán)境與操作問題
灰塵污染：空氣中顆粒落在芯?；螂婅T層表面，干擾沉積。
操作失誤：如裝掛具時(shí)接觸不良，導(dǎo)致局部電流異常。

解決方案建議：
優(yōu)化電鑄參數(shù)：調(diào)整電流密度、溫度、pH值，確保均勻沉積。
過濾電鑄液：定期去除雜質(zhì)，維持成分穩(wěn)定。
檢查芯模質(zhì)量：使用高光潔度芯模，必要時(shí)拋光或更換。
加強(qiáng)后處理：增加精細(xì)打磨或電解拋光工序。

通過系統(tǒng)性排查上述因素，可有效減少標(biāo)牌毛刺問題，如想了解決更多電鑄標(biāo)牌的問題，可點(diǎn)擊網(wǎng)站主頁面查閱！
