鎳標牌的制作主要分為兩大類：蝕刻填漆工藝和電鍍工藝。下面將分別詳細闡述。

一、 鎳板蝕刻填漆工藝流程

這種工藝是使用純鎳板（或高含鎳量的合金板）通過化學蝕刻出圖案，再進行填充油漆而成。這是制作鎳標牌最主流的方法。

核心步驟：

1. 前處理（板材準備）
材料選擇：選擇合適厚度（通常0.2mm-1.0mm）的純鎳板或白銅（鎳銅鋅合金）板。確保板材表面平整、無劃痕、無氧化。
清潔除油：使用堿性除油劑或有機溶劑徹底清洗板材，去除表面的油污、指紋和灰塵，保證后續感光油墨的良好附著。這是至關重要的一步。

2. 涂布感光膠
在清潔干燥的鎳板表面，通過離心涂布、噴涂或刮膠等方式，均勻涂覆一層液態感光膠（或貼敷干膜），然后進行低溫烘干，形成感光層。

3. 曝光
將設計好的菲林膠片（負片，即需要蝕刻的部分為透明，保留的部分為黑色）緊密貼合在涂有感光膠的鎳板上。
放入紫外曝光機中進行曝光。紫外線透過菲林的透明部分，使下方的感光膠發生交聯反應而硬化；被黑色部分遮擋的區域則未硬化。

4. 顯影
將曝光后的板材放入弱堿性（如碳酸鈉溶液）顯影液中。未硬化的感光膠被溶解掉，露出鎳板基材；硬化后的感光膠則保留在板上，形成抗蝕保護層。
顯影后，圖案就清晰地轉移到了鎳板上。

5. 蝕刻
將顯影后的板材放入蝕刻機中，使用三氯化鐵（FeCl?）或硝酸（HNO?）等蝕刻液進行噴淋蝕刻。
裸露的鎳金屬部分與蝕刻液發生化學反應而被溶解腐蝕，形成凹陷的圖案或文字。
被感光膠保護的部分則保留原狀，形成凸起的部分。
嚴格控制蝕刻時間、溫度和溶液濃度，以獲得深度均勻、側蝕最小的完美線條。

6. 后處理
退膜：使用強堿液（如氫氧化鈉溶液）將保護板材的硬化感光膠徹底去除，露出完整的鎳基底。

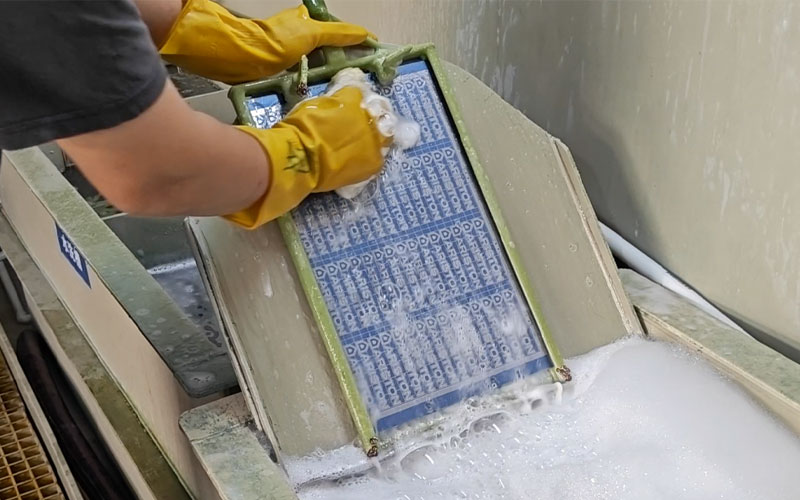

清潔：用水徹底沖洗干凈板材，確保無殘膠和化學殘留。
表面處理：根據需要進行表面處理，如：
拉絲：用機械或化學方法產生細膩的絲狀紋理，顯得更高檔。
拋光：使表面達到鏡面效果。
噴砂：形成亞光磨砂質感。

7. 填漆
在蝕刻出的凹陷部位手工或機器噴涂/刮涂上油漆（如環氧樹脂漆、丙烯酸漆）。
注意油漆要略高于凹槽面，以便后續打磨。
然后進入烘箱進行固化，使油漆堅硬耐磨。

8. 打磨/拋光
使用打磨機或拋光輪，將表面多余的油漆打磨掉。由于鎳的硬度高于油漆，凸起的鎳表面會被拋亮，而凹槽內的油漆被完整保留。
此步驟是展現鎳金屬本色與彩色油漆對比的關鍵，最終形成亮鎳底色+彩色圖案的效果。

9. 沖裁與質檢
使用模具將標牌從大板上沖壓成型。
進行全檢，檢查內容包括：圖案清晰度、顏色是否準確飽滿、表面有無劃傷、油漆是否完整等。

10. 包裝入庫
使用保護膜、泡棉等材料進行隔離包裝，防止在運輸和儲存過程中被刮花。

二、 電鍍鎳工藝流程

這種工藝是在其他金屬基材（如銅、鐵、鋅合金、不銹鋼）的標牌上，通過電化學方法鍍上一層鎳層，以獲得鎳的外觀和性能。

核心步驟：

1. 基材制作與前處理
先通過沖壓、蝕刻等方式在基材上制作出標牌的立體造型。
徹底清潔與活化：此步驟比蝕刻法要求更高，必須確保基材表面絕對潔凈并處于活化狀態，才能保證鍍層結合力。

2. 電鍍
將標牌作為陰極浸入含有鎳離子（如硫酸鎳）的電鍍液中。
通以直流電，溶液中的鎳離子在陰極（標牌）上得到電子，被還原成金屬鎳，并均勻地沉積在標牌表面。
通過控制電流密度、時間、溫度和pH值，可以精確控制鍍層的厚度和光澤。

3. 后處理
清洗干燥：從鍍槽取出后，徹底清洗并干燥。
可選步驟：
電鍍其他金屬：如在鎳層上再鍍一層金、鉻或黑鎳，以獲得不同顏色和性能。
鈍化：增強鍍鎳層的抗變色能力。
涂覆透明漆：保護鍍層，防止氧化變色。

三、 關鍵注意事項總結

1. 設計與文件
設計時需考慮工藝特性，蝕刻法的最小線寬/線距通常不能小于材料厚度。
提供準確的矢量圖（AI/CDR），避免出現未閉合的路徑和極細的線條。

2. 材料選擇
根據使用環境（室內/室外、有無化學品接觸）和成本，選擇合適的鎳板純度或電鍍基材。

3. 前處理是生命線
無論是蝕刻還是電鍍，前處理的清潔度直接決定了成品質量和良品率。 任何微小的油污或氧化層都會導致感光膠脫落、蝕刻不均或鍍層起泡。

4. 蝕刻過程控制
蝕刻液濃度和溫度：需定期檢測和補充，保持穩定，否則影響蝕刻速度和效果。
側蝕：是無法避免的，設計時需要預留余量。蝕刻深度越大，側蝕越明顯。
環保與安全：蝕刻液（如三氯化鐵、硝酸）屬于危險化學品，操作需佩戴防護用具，廢液必須集中處理，符合環保規定。

5. 電鍍過程控制
結合力：是電鍍質量的核心指標。前處理不佳、電流過大、鍍液雜質多都會導致鍍層起皮、起泡。
均鍍能力：復雜形狀的標牌要確保深凹處也能鍍上均勻的鎳層，這對掛具設計和溶液攪拌有很高要求。
孔隙率：鍍層越薄，孔隙越多，防護性越差。需根據使用要求確定合適的鍍層厚度。

6. 填漆與打磨
油漆的選擇要與鎳表面有良好的附著力，且固化后硬度要高，耐磨損。
打磨時力度要均勻，避免將凹槽內的漆磨掉或造成鎳表面劃傷。

7. 環境保護與人員安全
整個工藝流程涉及多種化學品，必須配備完善的通風、排風系統。
操作人員需穿戴好防護服、手套、護目鏡等勞保用品。
廢酸、廢堿、含鎳廢液等必須分類收集，交由有資質的機構處理。

總結：

制作高質量的鎳標牌是一個涉及材料學、化學和精密機械加工的復雜過程。蝕刻填漆法能制作出色彩對比鮮明、立體感強的標牌；電鍍法則能賦予其他基材以鎳的表面特性，成本相對靈活。無論哪種方法，對過程控制的精確性和環境、安全的重視都是成功的關鍵。
